Laporan Akhir 3 Modul 1 Mikro (Percobaan 3)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. rangkaian

3. Flowchart

4. Listing Program

5. Analisa

6. Video

7. Link Download

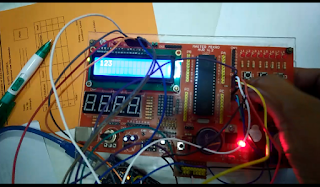

1. Hardware [kembali]

2. Rangkaian Simulasi [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

#include <LiquidCrystal.h> //Deklarasi library LCD #include <Keypad.h> //Deklarasi library keypad const byte ROWS = 4; //Deklarasi jumlah baris
const byte COLS = 3;  //Deklarasi jumlah kolom

char keys[ROWS][COLS] = {
 {'1', '2', '3'},
 {'4', '5', '6'}, //Inisialisasi keypad matriks 4x3
 {'7', '8', '9'},
 {'*', '0', '#'}
};
byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris
byte colPins[COLS] = {13, 12, 11};  //Deklarasi pin yang digunakan untuk kolom
// Inisialisasi library dengan pin yang digunakan
LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup() {  //Semua kode dalam fungsi ini akan dieksekusi sekali
 // Set baris dan kolom LCD
 lcd.begin(20, 4);
 lcd.setCursor(1, 2);
 lcd.setCursor(4, 3);
 lcd.setCursor(0, 0);
}
void loop() { //Semua kode dalam fungsi ini akan dieksekusi berulang
 char key = keypad.getKey();  //Membaca keypad
 if (key) {  //Kondisi pilihan jika keypad ditekan
 lcd.print(key);  //Menampilkan input dari keypad pada LCD
 }
}

5. Video Simulasi [kembali]

6. Analisa [kembali]

*Prinsip kerja percobaan 3
Pada keypad prinsip kerja nya seperti switch jadi ketika keypad ditekan maka akan menyambungkan rangkaian yang ada yaitu dari pin input menuju output dari keypad nya. Output yang dihasilkan oleh keypad akan kita sesuaikan dengan program yang telah dibuat pada arduino. Agar kita menghemat jumlah pin yang digunakan maka kita buat matriks seperti keypad

Error yang terjadi pada percobaan 3
Ketika salah dalam menginputkan pin-pin pada arduino kita tidak bisa mengaktifkan sesuai programnya. Perhatikan penggunaan syntax dan sesuaikan penggunaan syntax jika tidak rangkaian tidak bisa diaktifkan


7. Link Download [kembali]
Download gambar rangkaian disini
Download flowchart disini
Download listing program disini
Download video paktikum disini
Download html disini
