Laporan Akhir I (Percobaan 1)

Gerbang Logika Dasar

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video

4. Analisa

5. Link Download

1. Rangkaian dan Jurnal [Kembali]

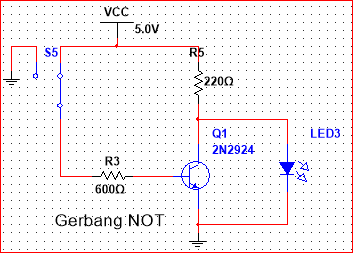

- Rangkaian Simulasi

- Jurnal Percobaan

2. Hardware [Kembali]

3. Video Praktikum [Kembali]

4. Analisa [Kembali]

Analisa hasil yang didapat pada saat tidak menggunakan clock jika dibandingkan dengan teori

pada saat tidak menggunakan clock didapatkan hasil pada gerbang logika:

• NOT  ~>  hasil output berlawanan dengan input
• OR    ~>  ketika salah satu input atau keduanya diberi logika tinggi maka outputnya akan                           berlogika tinggi
• AND  ~> output berlogika tinggi hanya ketika kedua input diberi logika tinggi atau 1
•  XOR  ~> output berlogika 1 hanya salah satu dari kedua input berikan logika 1
• NAND ~> Berlawanan dengan hasil gerbang logika AND
• NOR    ~> Berlawanan dengan hasil gerbang logika OR
• XNOR ~> Berlawanan dengan hasil pada gerbang logika XOR

Hal diatas sesuai dengan teori dari gerbang logika. Jadi pada percobaan ini teori 7 gerbang logika terbukti

Analisa hasil yang didapat pada saat menggunakan clock berdasarkan teori XOR, NAND

   Pada percobaan yang telah kami lakukan. Pada gerbang logika XOR ketika B1 berlogika 0 output yang hasilkan tidak sama dengan clock Namun berdasarkan teori ketika B1 berlogika 0 output yang dihasilkan sama dengan clock Hal ini terjadi karena ketidak telitian ketika praktikum dalam merangkai dan pengambilan data oleh praktikan. Ketika B1 berlogika 1 Output yang dihasilkan sama dengan clock hal ini sesuai dengan teori dari XOR.
  Pada gerbang logika NAND ketika B1 berlogika 0 output yang dihasilkan sama dengan clock namun seharusnya berdasarkan teori output yang dihasilkan yaitu selalu berlogika tinggi. Ketika B1 berlogika 1 output yang dihasilkan juga sama dengan clock namun berdasarkan teori seharusnya output yang dihasilkan berbeda atau berlawanan dengan clock. Hal ini juga disebabkan kelalaian praktikan dalam merangkai atau pengambilan data
