Analisa hasil yang didapat pada nomor 6 dan 7

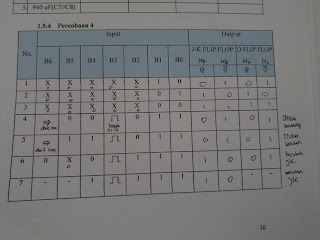

Pada percobaan yang terlihat di jurnal tabel nomor 6 set dan reset berlogika 1 sehingga set dan reset tidak aktif. B2 yang dihubungkan ke J diberi logika 1 dan B4 yang dihubungkan ke K diberi logika 0 lalu di toogle, sehingga output pada JK yang di dapat yaitu kondisi SET. Hal ini sesuai dengan teori yang telah dipelajari
Pada percobaan yang terlihat di jurnal tabel nomor 7 set dan reset juga berlogika 1 sehingga set dan reset tidak aktif. B2 = J diberi logika 1 dan B4 = K juga diberi logika 1 lalu di toogle, Output yang telah kami dapatkan yaitu toogle atau berubah dari kondisi sebelumnya (pada tabel 6 SET) menjadi RESET. Hal ini sesuai dengan teori yang telah dipelajari
5. Link Download [Kembali]
File Rangkain DISINI
Video DISINI
HTML DISINI
