Laporan Akhir II (Percobaan 3)




1. Jurnal [kembali]

-Rangkaian Simulasi




-Jurnal Hasil Praktikum

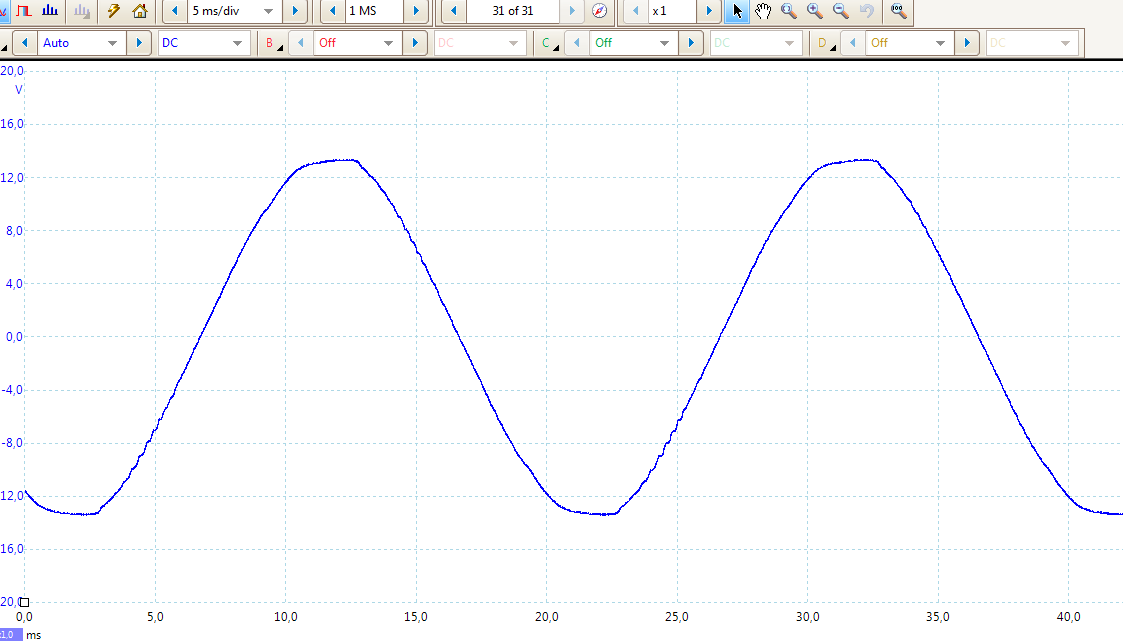

Bentuk gelombang pada tegangan masukan


Bentuk gelombang pada clamper positif


Bentuk gelombang pada clamper negatif


Bentuk gelombang pada saat clamper berpanjar +5V

*ket: gelombang yang dilihat adalah yang berwarna biru


2. Hardware [kembali]





3. Video Praktikum [kembali]




4. Analisa [kembali]

pada percobaan ini menggunakan rangkaian clamper . rangkaian clemper berfungsi menggeser sinyal pada suatu sinyal dc. pada clamper positif arus positif mengalir menuju kapasitor dan mengisi kapasitor dan langsung ke resistor. arus tidak masuk ke dioda karena reverse bias . sehingga tegangan output pada R adalah tegangan sumber + tegangan kapasitor. sedangkan pada arus negatif dioda masuk ke dioda dan mengaktifkan dioda karena arus maju (forward bias) karena rangkaian paralel dengan dioda maka saat arus negatif tegangan keluaran pada R sama dengan tegangan dioda. dan sebaliknya pada clemper negatif . saat arus positif masuk ke dioda maka tegangan keluaran nya sama dengan tegangan dioda dan ketika arus negatif tidak mengaktifkan dioda maka tegangan output nya sama dengan sumber + tegangan kapasitor . sama seperti sebelumnya
